ID AKM系列步進伺服電機

AKM步進伺服電機配備無電池多圈絕對值編碼器，提供28mm、42mm、60mm三種尺寸選擇。可選帶剎車或不帶剎車版本，適用于多種負載需求。與AK系列驅動器配合使用，實現精確、穩定的運動控制。

● 內置絕對值編碼器
● 高效率，高精度，高響應
● 低振動，低噪音，低發熱
● 加強型電機，長壽命設計

品牌: MOONS'

* 訂單金額滿100元免運費

支付方式

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

提醒我

咨詢

數據表

■ 電機規格

型號	推薦驅動器	保持力矩	編碼器分辨率	轉速	安裝尺寸	容許懸掛負載(N) 距軸端的距離					容許軸向負載 (N)
型號	推薦驅動器	N·m	脈沖/ 圈	rpm	mm	0	5	10	15	20	容許軸向負載 (N)
AKM111 □ BA	AK06- ◇	0.06	10000	3600	28	20	25	34	52	-	電機 本身重量以下
AKM113 □ BA		0.12			28	20	25	34	52	-
AKM114 □ BA		0.19			28	20	25	34	52	-
AKM171 □ BA		0.25			42	35	44	58	85	-
AKM172 □ BA		0.38			42	35	44	58	85	-
AKM173 □ BA		0.51			42	35	44	58	85	-
AKM174 □ BA		0.62			42	35	44	58	85	-
AKM241 □ BA		0.7			60	90	100	130	180	270
AKM242 □ BA		1.2			60	90	100	130	180	270
AKM243 □ BA		2.33			60	90	100	130	180	270

注：
□：表示是否帶抱閘，詳見電機命名規則;
◇：表示驅動器通訊方式。

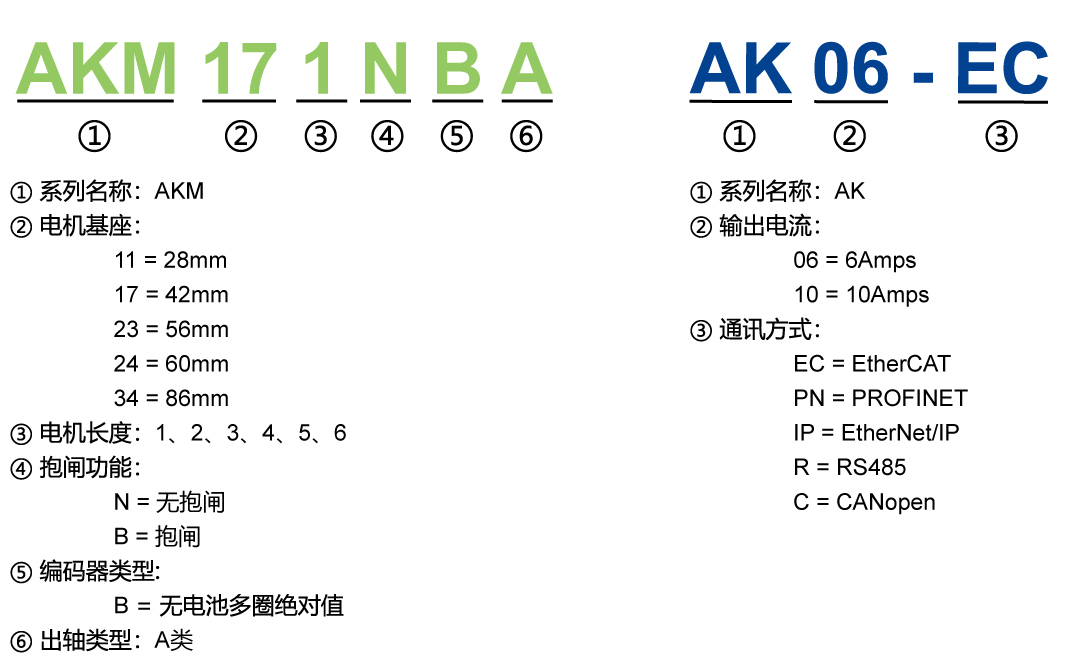

■ 命名規則

在線訂購

比較	型號名稱	價格(未稅)
	AKM111NBA
	AKM113NBA
	AKM114NBA
	AKM171NBA
	AKM172NBA
	AKM173NBA
	AKM174NBA
	AKM241NBA
	AKM242NBA
	AKM243NBA
	AKM171BBA
	AKM172BBA
	AKM173BBA
	AKM174BBA
	AKM241BBA
	AKM242BBA
	AKM243BBA

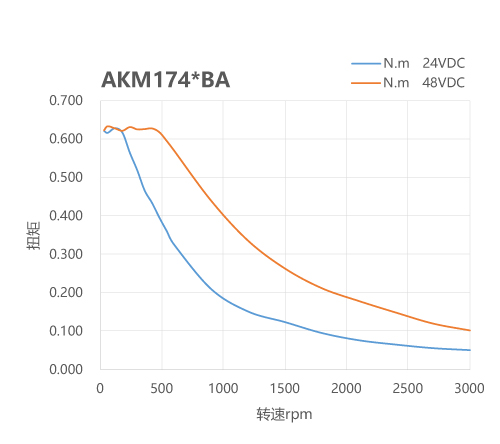

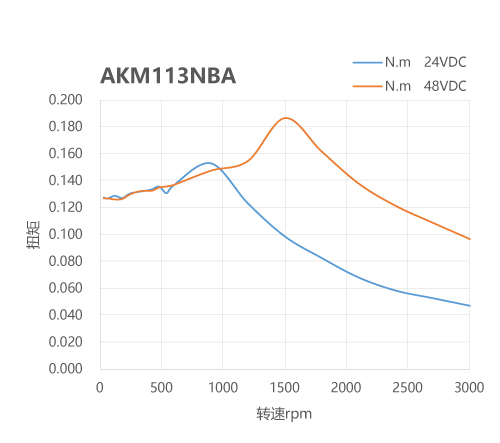

力矩曲線

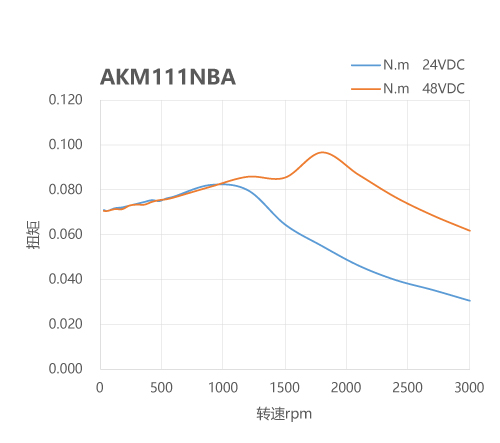

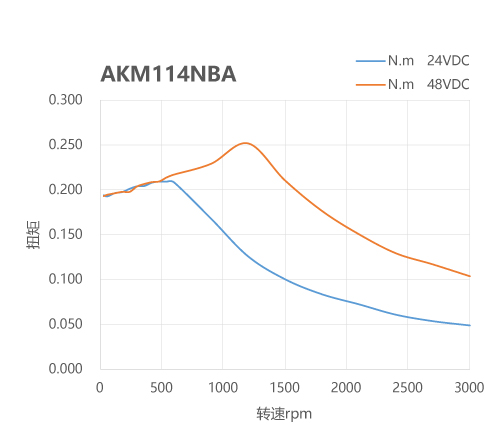

□ 28mm機座

SSDC，步進伺服驅動器，步進伺服，全閉環步進伺服

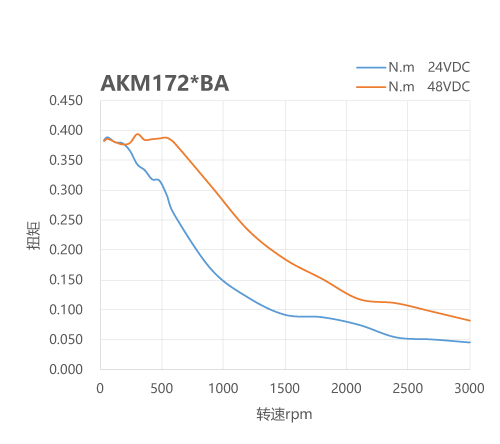

□ 42mm 基座

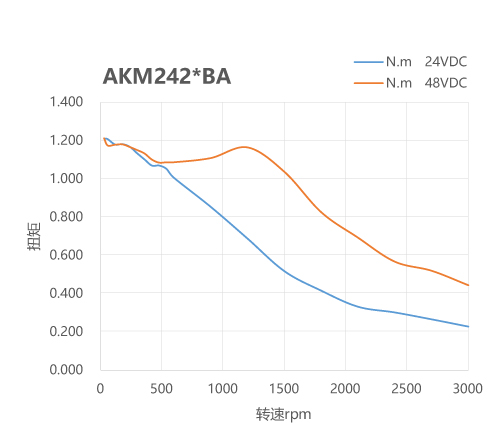

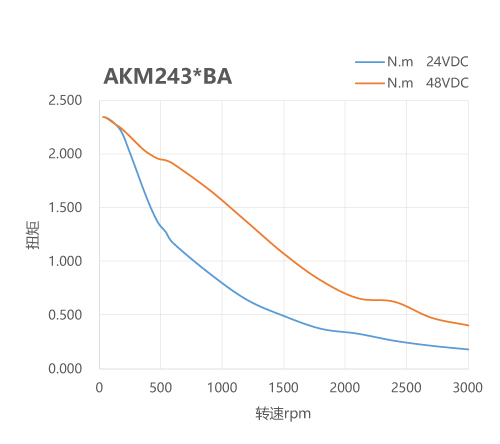

□ 60mm 基座

機械尺寸

■ 電機機械尺寸（單位：mm）

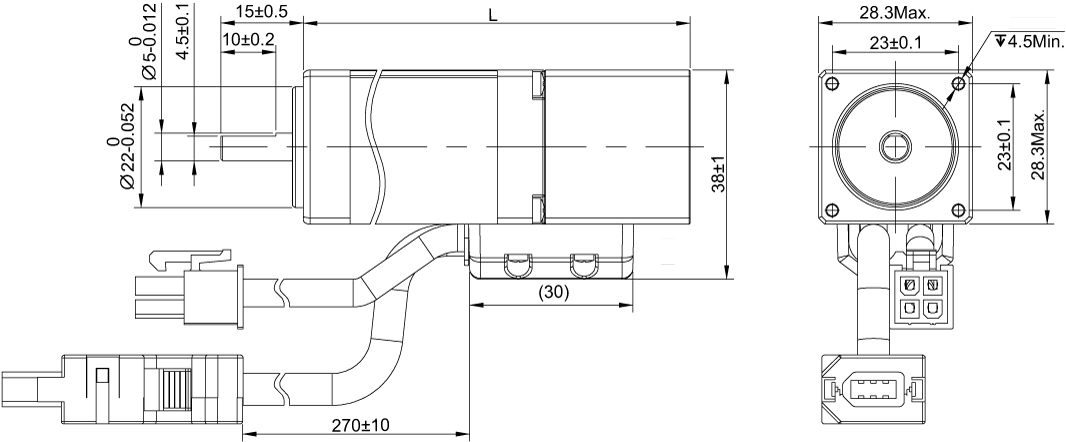

□ AM11系列

型號	L
AKM111NBA	60.4
AKM113NBA	80.7
AKM114NBA	90.5

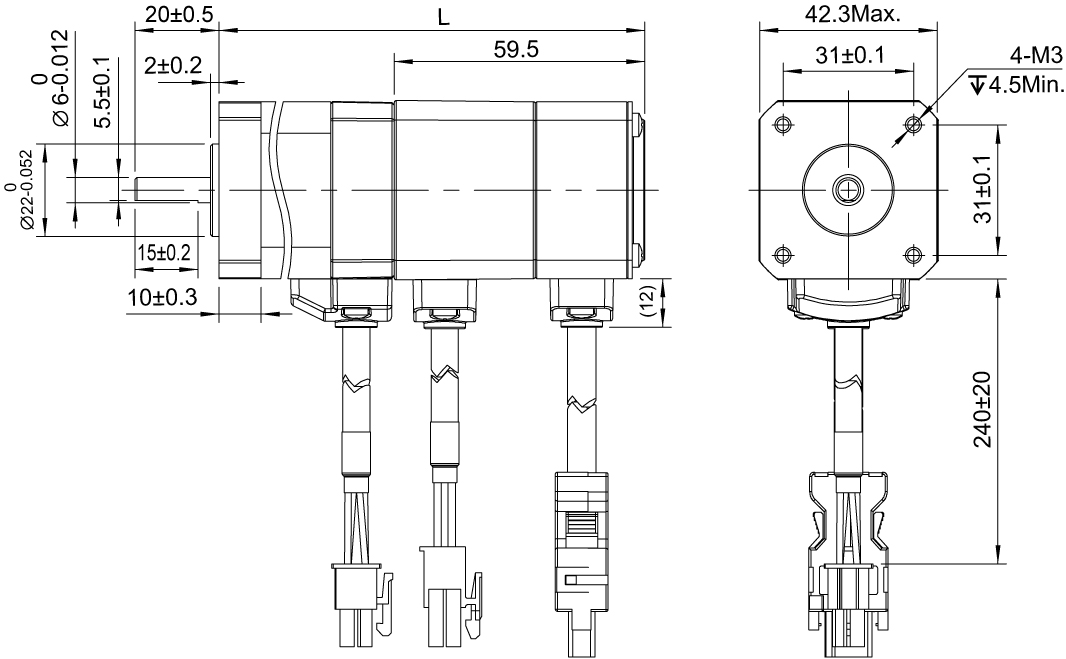

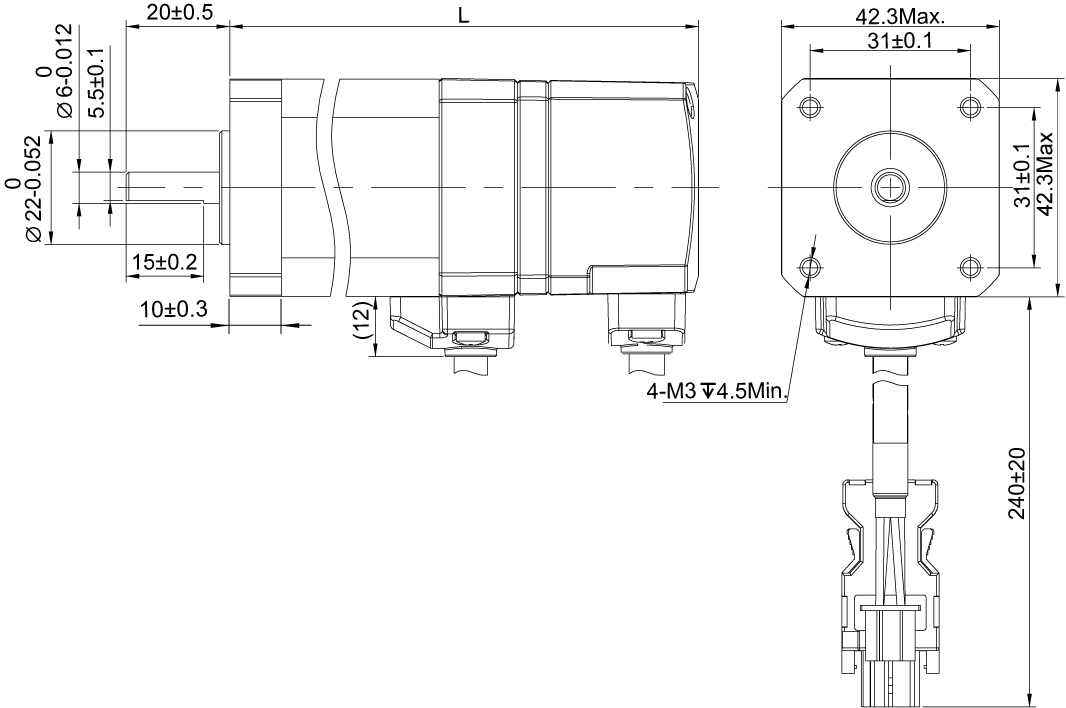

□ AM17系列

型號	L
AKM171NBA	76.6
AKM172NBA	82.1
AKM173NBA	90.6
AKM174NBA	105.1

□ AM17系列帶抱閘

型號	L
AKM171BBA	101.1
AKM172BBA	107.1
AKM173BBA	115.1
AKM174BBA	124.1

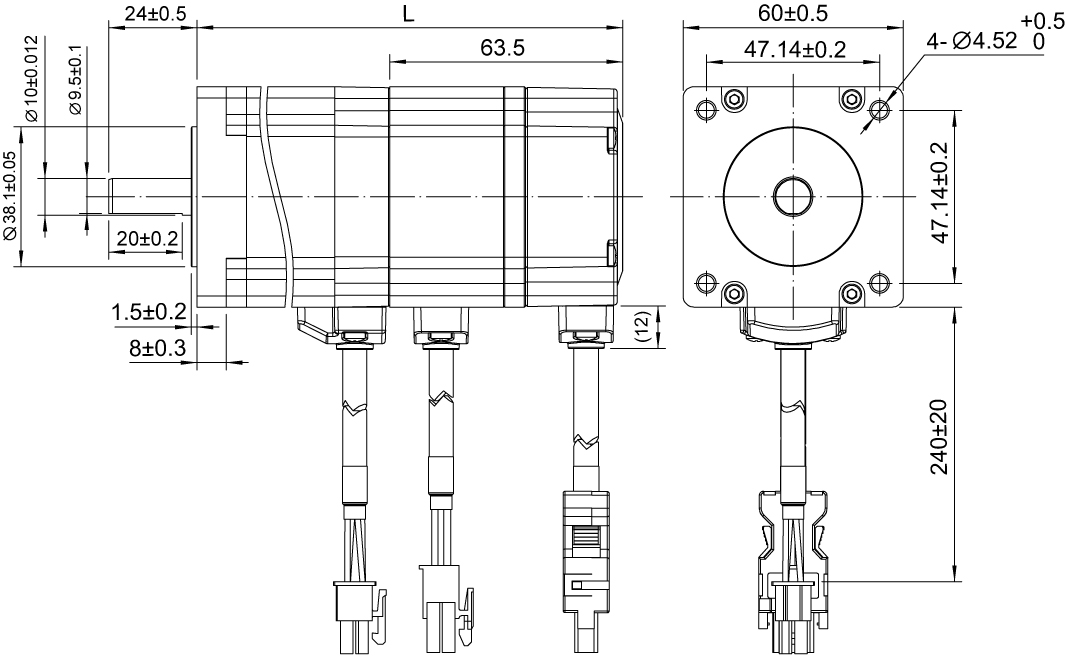

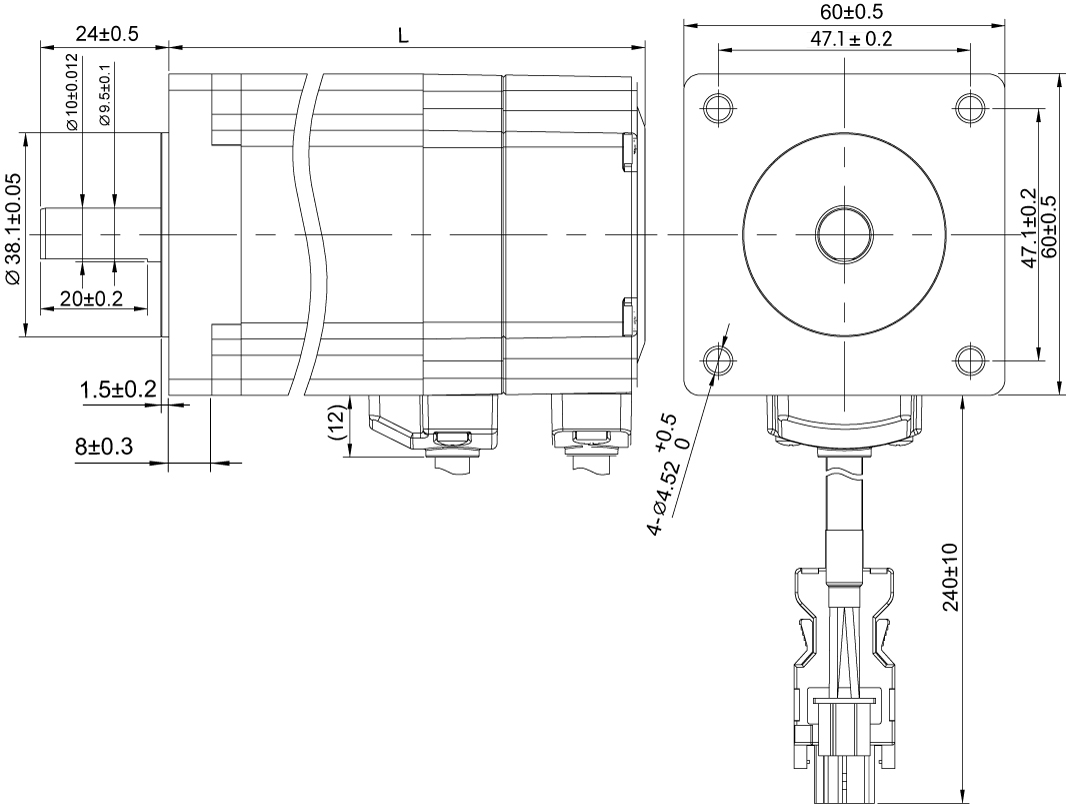

□ AM24系列

型號	L
AKM241NBA	79
AKM242NBA	89
AKM243NBA	120

□ AM24系列帶抱閘

型號	L
AKM241BBA	116
AKM242BBA	126
AKM243BBA	157
