ID AK系列步進伺服驅動器

AK系列步進伺服驅動器為高精度、高可靠性的自動化應用提供解決方案。配備無電池多圈絕對值編碼器，支持DIN導軌安裝，并具備STO（安全扭矩關閉）功能，確保緊急情況下快速斷開扭矩，保障安全。驅動器具有優異的穩定性和能效，適用于各種工業控制系統。支持EtherCAT、EtherNet/IP、PROFINET、RS485、CANopen等多種工業總線協議，提供與多種設備的無縫集成，滿足不同的應用需求。

● 采用絕對值編碼器系統，提升產品使用體驗
● 靈活的控制模式，適應多種應用需求
● 廣泛的兼容性，支持多種總線協議
● 全新Stepper Suite II支持

品牌: MOONS'

* 訂單金額滿100元免運費

支付方式

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

提醒我

咨詢

描述與特性

■ 助力設備再升級

絕對值編碼器
AK 系列采用絕對值編碼器系統，提升產品使用體驗，幫助客戶簡化系統設計，使客戶輕松應對更復雜的應用設計，助力設備升級。

多圈記錄能力

超過±200000 圈位置記錄能力，
完美適應長距離、多圈數控制要求。

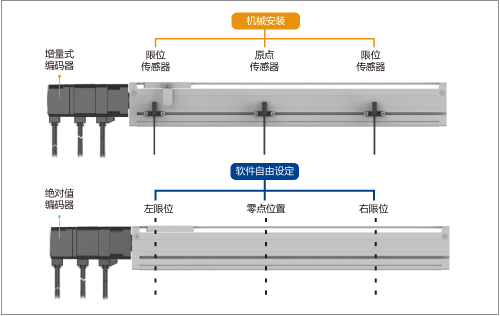

簡化結構設計

借助絕對值編碼器系統，
電機能夠?qū)崟r(shí)記錄位置，
機械結構無需預留額外傳感器安裝位置，
有效優化機械結構和布線設計。

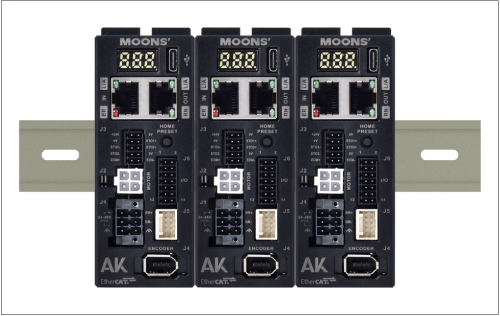

DIN 導軌安裝，便捷高效

支持螺釘安裝，DIN 導軌安裝。
無需螺絲刀等輔助安裝工具，
快速部署至電柜，提高工作效率。

■ 靈活的控制模式

適應多種應用需求
采用新型步進控制算法和硬件架構，進一步提升驅動器性能，支持開環模式、閉環步進模式、閉環伺服模式等多種控制模式，適應更多應用場景需求。


閉環步進模式防丟步，防堵轉 停止無微動 無需參數整定	閉環伺服模式伺服控制算法發熱低	開環步進模式無需編碼器造價便宜，成本低易用性強，穩定性好

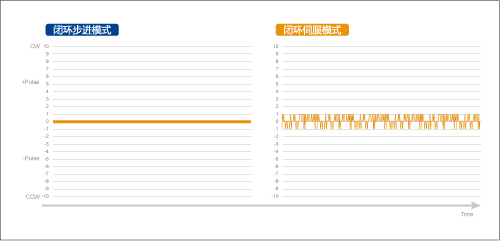

閉環步進模式

閉環步進模式下，電機停止處于靜止?fàn)顟B(tài)，無微動。
外部負載變化或電機運動時，自動切換至閉環模式控制，避免電機丟步，
適合大多數應用場景需求。

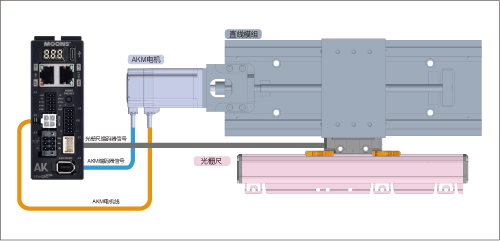

全閉環控制系統

搭載全閉環控制功能，通過高精度光柵尺和第二路編碼器輸入，提供更精確的定位控制，適用于要求超高精度定位的應用場景。

■ 廣泛的兼容性

支持多種總線協議
支持多種總線協議，與不同上位機系統無縫對接，適應更多工業應用需求。

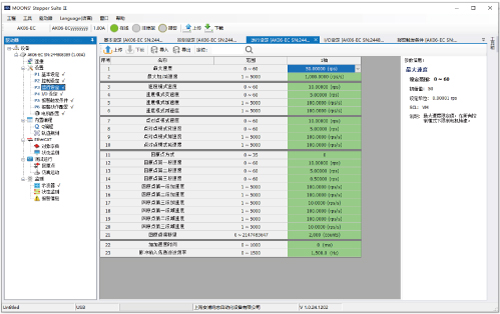

■ 全新 Stepper Suite II 支持

快速參數配置
支持在線/ 離線參數配置，
輕松調整驅動器參數，優化系統性能。

實時監控與報警
內置示波器，實時監控驅動器狀態，
圖形化顯示報警信息，幫助快速定位問題。

智能故障診斷
自動解析故障代碼并提供修復建議，
快速解決問題，減少停機時間。

多設備管理
支持集中管理多臺驅動器，
簡化調試流程，提升工作效率。

數據分析與優化
圖表化數據顯示，
幫助優化設備性能，提升運行效率。

■ 命名規則

數據表

驅動器規格

驅動器供電電源

電機規格

■ 通用規格

輸入電壓	功率電源	24-48VDC（允許電壓范圍：18-53VDC）
輸入電壓	控制電源	24VDC±10%
輸出電流	AK06	6A（正弦峰值）
輸出電流	AK10	10A（正弦峰值）
STO		24VDC±10%
主編碼器		10000 counts/r 無電池多圈絕對值編碼器輸入
第二路編碼器		Biss-C、T-format、±ABZ 差分編碼器信號輸入
第二路編碼器		5V 差分±ABZ 編碼器信號輸出
通訊協議	RS485	Modbus/RTU、脈沖模式、內部軌跡規劃、Q 程序
	EtherCAT	CoE（CSP、CSV、PP、PT、PV、HM）、FoE 功能
	PROFINET	PROFIDrive
	EtherNet/IP	CIP 服務、Class1、Class3
	CANopen	CiA402（PP、PV、PT、HM）、CiA301
數字輸入		2 路差分光電隔離輸入，5-24VDC，最小500ns，最大1MHz（50% 占空比時）
數字輸入		4 路單端光電隔離輸入, 5-24VDC，最小100us，最大5KHz（50% 占空比時）
數字輸出		3 路共陰光電隔離輸出，集電極開路，最高30VDC，最大100mA
電磁制動^*1		1 路電磁制動控制，24VDC±10%
通訊接口		RJ45 連接器，Type-C 調試接口
環境溫度^*2		0-50℃ (32-122°F)
環境濕度		最大90%、無結露
安裝方式		DIN 安裝、螺釘安裝

*1 搭配剎車電機使用情況下，剎車通過驅動器直接連接控制，由于剎車器電壓是24V±10% 使用范圍，在使用的過程中，請確保控制電源電壓在規定范圍內，否則可能造成剎車控制異常。
*2 環境溫度接近50℃時，驅動器必須采取額外的有效散熱措施，例如安裝散熱風扇、增加散熱器或增強通風系統。缺乏有效散熱可能導致驅動器過熱，從而影響性能和可靠性。

■ 驅動器供電電源

驅動器主電源采用直流供電，不同規格步進電機運行時的電流及功率需求存在差異，驅動器在搭配不同電機使用時，對電源功率的要求也會有所不同。請根據所選電機的參數，合理配置電源容量，以確保系統穩定可靠運行。以下是搭配不同電機情況下推薦電源輸入電流。

電機型號	主電源供電電流（Amps）	最大消耗功率
電機型號	主電源供電電流（Amps）	24VDC	48VDC
AKM11 □ BA	1.2	28.8	57.6
AKM17 □ BA	1.4	33.6	67.2
AKM24 □ BA	4.8	115	230

注：□ 表示是否帶抱閘，詳見電機命名規則。

■ 電機規格

型號	推薦驅動器	保持力矩	編碼器分辨率	轉速	安裝尺寸	容許懸掛負載(N) 距軸端的距離					容許軸向負載 (N)
型號	推薦驅動器	N·m	脈沖/ 圈	rpm	mm	0	5	10	15	20	容許軸向負載 (N)
AKM111 □ BA	AK06- ◇	0.06	10000	3600	28	20	25	34	52	-	電機 本身重量以下
AKM113 □ BA		0.12			28	20	25	34	52	-
AKM114 □ BA		0.19			28	20	25	34	52	-
AKM171 □ BA		0.25			42	35	44	58	85	-
AKM172 □ BA		0.38			42	35	44	58	85	-
AKM173 □ BA		0.51			42	35	44	58	85	-
AKM174 □ BA		0.62			42	35	44	58	85	-
AKM241 □ BA		0.7			60	90	100	130	180	270
AKM242 □ BA		1.2			60	90	100	130	180	270
AKM243 □ BA		2.33			60	90	100	130	180	270

注：
□：表示是否帶抱閘，詳見電機命名規則;
◇：表示驅動器通訊方式。
